1.设备参数

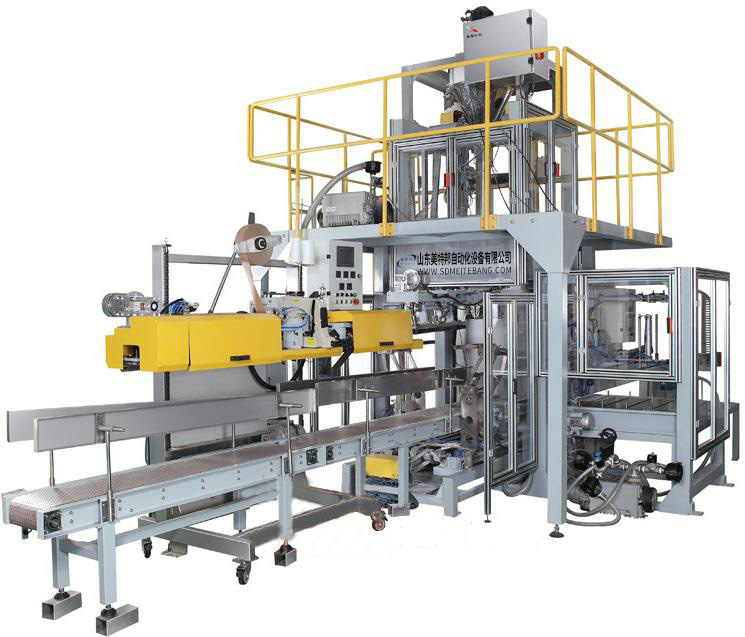

G1-1A自动上袋机
自动上袋机的组成与功能
Ø 包装袋袋仓
       工作开始时,由传感器确定包装袋已放置。
Ø 供袋
       该装置用真空吸盘将包装袋吸附,提取到位,送至夹袋器并传送到下步工序。
吸附空的包装袋时,该装置用真空开关确定已吸附了空袋,然后安全地传送到夹袋器
Ø 包装袋夹盘与斜槽
        该单元用来夹着由喂袋单元传送过来的袋子边缘,打开袋口填料,夹袋气缸夹着袋子的边缘,用使袋子宽度变陕的方法打开袋口,然后斜槽打开,给袋子填充物料。
Ø 袋导向装置(袋顶部导向)
此装置抓住传送带输送来的装满物料的袋子的顶部(口),防止产品与空气交叉,并让袋子按所要求的方向移动,便于进行封口操作。
Ø 自动包装机操作
    由传感器和转换开关判别工作状态并操纵装置,包装机自动进行操作。
该自动上袋包装机是一种应用广泛、自动化程度高的开口袋包装设备,能够实现包装袋供给、物料填充、袋口整理封和等工作。
功能特点:
Ø 自动/手动切换、自锁。手动操作方式用于检修、调试或应急处理,正常操作为自动操作方式。
Ø 具有IO点对照:可详细的知道PLC每个输出点的具体作用。
Ø 运行监控:设备具有运行监控功能,以保证设备良好的运行。
Ø PLC备用点更换:设备具有PLC输出点任意更换功能,以保证设备良好的运行。
Ø 本机器上装有很多安全装置用于检查和保持机器的正常运行条件。一旦机器发生故障,立即发出轰鸣声。这时(机器运行监控器)操作界面会检测出故障发生的地方。
Ø 上袋机袋库的光电感应器测出无袋时,警报器发出轰鸣声并立即停止机器运行。
Ø 当空气压力减少到0.40(MPa)以下时,机器无法正常运行。机器发出轰鸣声并立即停止以确保操作人员和机器的安全。
Ø 连接在制袋导轨传送带上的导轨棒可以将袋中的空气挤压出来并将袋送到封口机中。根据客户的需要和袋的体积、尺寸调节制袋支撑架上导棒的高度。
Ø 给袋、抓袋、开袋的整个过程到有空气压力检测,以保障上袋的成功率。如整个过程中有异常设备会自动的把空袋自动剔除。
技术参数:
Ø 消耗功率:5.5kW;
Ø 袋子尺寸:750~1050L×400~560W×0~100(夾摺)
Ø 材质:接触物料304材质,其余优质碳钢喷塑;
Ø 機械重量 (kg)約3000;
Ø 特殊要求:物料直接接触部位表面抛光处理;
Ø 上袋速度:1-6袋/min。
数量:1套
2.优势特点
1. 以准确、可靠的机械操作代替人工计量、套袋、输送等工序自动化程度高,减少人员劳动强度。
2. 各执行单元均设有控制和安全装置,实现自动连续运转,确保操作安全、便捷。
3. 全封闭设计并安装开门检测等安全联锁装置,确保人员的安全
4. 采用国际一线品牌配置,确保设备运行稳定、高效。
3.配置说明
Ø 触摸屏:西门子;
Ø 光电传感器:欧姆龙;
Ø 气动元件:SMC;
Ø 减速器:诺德/SEW;
Ø PLC:西门子;
Ø 变频器:西门子;
Ø 开关电源:欧姆龙;
Ø 低压电器:施耐德;
Ø 真空泵:好利旺;
